معرفی محصول:

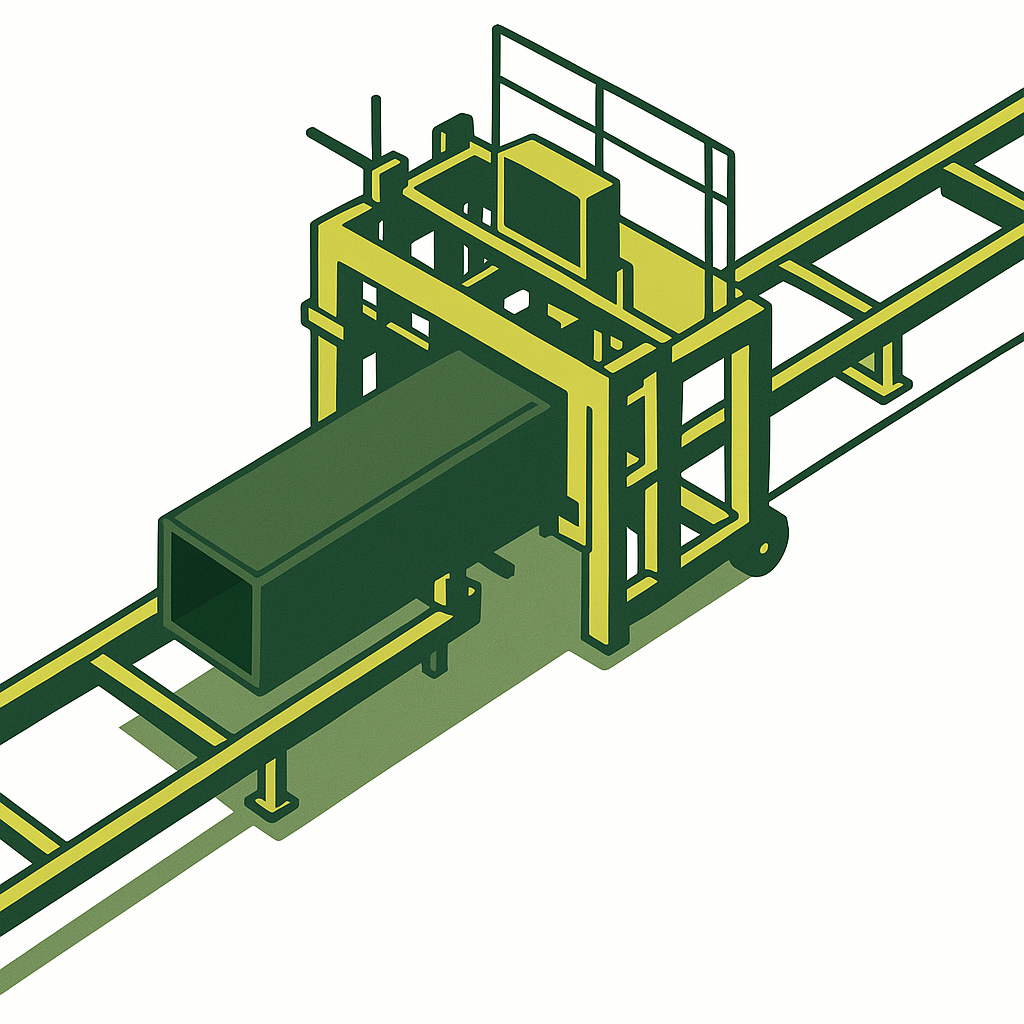

دستگاه مونتاژ باکس بیم به‌طور ویژه برای مونتاژ تیرهای با مقطع باکس در ابعاد بزرگ طراحی شده است. این دستگاه با فراهم کردن جای‌گذاری دقیق چهار ورق اصلی به همراه ورق‌های واسط میانی، نقش مهم و تعیین‌کننده‌ای در افزایش سرعت تولید و کیفیت نهایی دارد
ویژگی‌های کلیدی:
- موقعیت‌دهی دقیق قطعات: قرارگیری ورق‌های اصلی و واسط در محل صحیح برای آماده‌سازی قبل از جوش
- ورق‌های واسط حفاظتی: جلوگیری از نشت مذاب جوش الکترواسلگ از طریق فاصله‌دهنده‌های میانی
- دروازه متحرک روی ریل: دو موتور و گیربکس جانبی امکان پوشش طول کامل تیر را با حرکت روان فراهم می‌کنند
- کلمپ خودتنظیم: جک‌های هیدرولیکی عمودی و جانبی با جذب متقارن نیرو، مونتاژ را به‌صورت ایمن و دقیق انجام می‌دهند
- شاسی قدرتمند و ساختار پایدار: طراحی مقاوم که قابلیت تحمل نیروهای بالا حین عملکرد را دارد .
مشخصات فنی مهم:
| ویژگی | مقدار |
|---|---|
| ابعاد باکس (حداقل) | 320×320 میلی‌متر |
| ابعاد باکس (حداکثر) | 1000×1000 میلی‌متر |
| ضخامت ورق | 8–50 میلی‌متر |
| طول قابل مونتاژ | 1500–12000 میلی‌متر |
| ظرفیت بارگذاری | 1200 کیلوگرم بر متر |
| سرعت مونتاژ | 2–10 متر بر دقیقه |
| سیستم کنترل | اینورتر دلتا |
| حفاظ پنل | IP52 |
| برق مصرفی | سه‌فاز 380 ولت، 50 هرتز، 90 آمپر |
| میزهای دستگاه | دو عدد، طول مجموع 7500 میلی‌متر |
| فشار کاری هیدرولیک | تا 180 بار |
| ابعاد کلی | 4030 × 1540 × 3450 میلی‌متر |
| وزن کلی | 6800 کیلوگرم |
مزایا و نقاط قوت:
- مونتاژ دقیق با استفاده از کلمپ و جک‌های تنظیم‌کننده
- کنترل اتوماتیک دروازه متحرک برای پوشش کامل طول تیر
- جلوگیری از نشت مذاب برای افزایش کیفیت درز مجاور
- ساختار قدرتمند برای کارکرد مستمر و ایمن در محیط‌های صنعتی
کاربردها:
مناسب برای مونتاژ تیرها و پروفیل‌های باکس‌دار در صنایع سنگین مانند سازه‌سازی، پل‌سازی، مخازن فلزی، کارگاه‌های صنعتی و خطوط بزرگ مونتاژ فلزی.
سفارش و پشتیبانی:
برای دریافت قیمت، کاتالوگ فنی و هماهنگی جهت سفارش دستگاه مونتاژ باکس بیم ، با ما تماس بگیرید. تیم پشتیبانی ما امکانات نصب، آموزش اپراتوری و سرویس‌های فنی در محل را نیز ارائه می‌کند.
